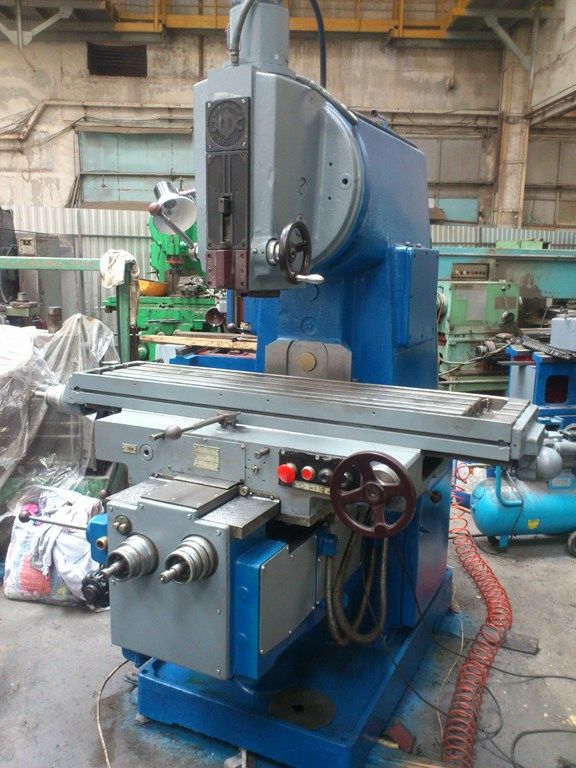

Вертикально-фрезерний верстат 6Р12: опис, технічні характеристики та область застосування

Вертикально-фрезерний верстат 6Р12 володіє високими технічними і експлуатаційними показниками. На даному обладнанні виробляється обробка різноманітних заготовок із сталі, чавуну, кольорових сплавів. Агрегат однаково ефективно працює з деталями простої та складної конфігурації. Основна операція переважно ведеться торцевими і кінцевими фрезами. Розглянемо особливості пристрою і експлуатації цієї техніки.

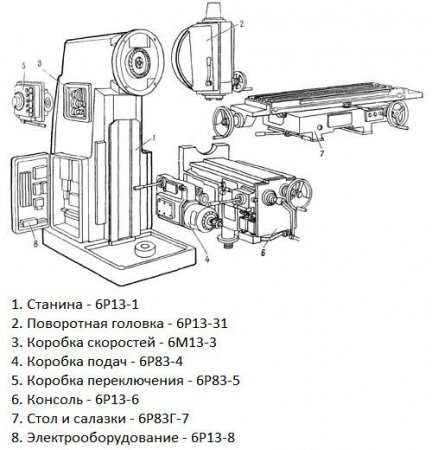

Пристрій

Вертикально-фрезерний верстат 6Р12 оснащений вертикальним пинольным шпинделем, робочою поверхнею у вигляді пересувного по горизонталі столу. Він зафіксований на консолі, що переміщається по вертикалі завдяки спеціальним напрямних елементів. На даному обладнанні передбачено елементарне числове програмне управління та копіювальне пристосування, що дозволяє працювати з криволінійними деталями.


Поворотна голівка шпинделя має вузол осьового механічного пересування гільзи. Така особливість дає можливість обслуговувати отвори з осями, розміщені по відношенню до поверхні столу під діаметрально протилежними кутами в 45 градусів.

Принцип роботи вертикально-фрезерного верстата 6Р12

Криволінійні заготовки на даному обладнанні обробляють за копірів. Обрис фрезерованих поверхонь аналізується датчиком електроконтактного типу з рухомим наконечником. Завдяки жорсткій конструкції верстата на ньому можна експлуатувати фрези зі швидкорізальних сталей, а також синтетичні аналоги твердої і надтвердої категорії. Вертикальний консольно-фрезерний верстат 6Р12 відповідає класу точності «Н», застосовується у одиничному та серійному виробництві. У всіх випадках пристосування демонструє високий показник виконання фрезерних і супутніх маніпуляцій.

Технічні характеристики вертикально-фрезерного верстата 6Р12

Нижче наведені основні параметри даного обладнання:

Габаритні розміри – 2280/1965/2265 мм.

Вага – 32 т.

Розміри робочого стола – 1250/320 мм.

Граничний вага оброблюваної деталі – 250 кг.

Хід основної поверхні поперечно/поздовжньо – до 800/250 мм.

Вертикальне зміщення основи – до 420 мм

Швидкість обертання головки шпинделя – 40-2000 оборотів в хвилину.

Кількість швидкостей – 18.

Діапазон зміни положення пінолі – 70 мм.

Число подач – 22.

Потужність електромотора – 7500 Вт.

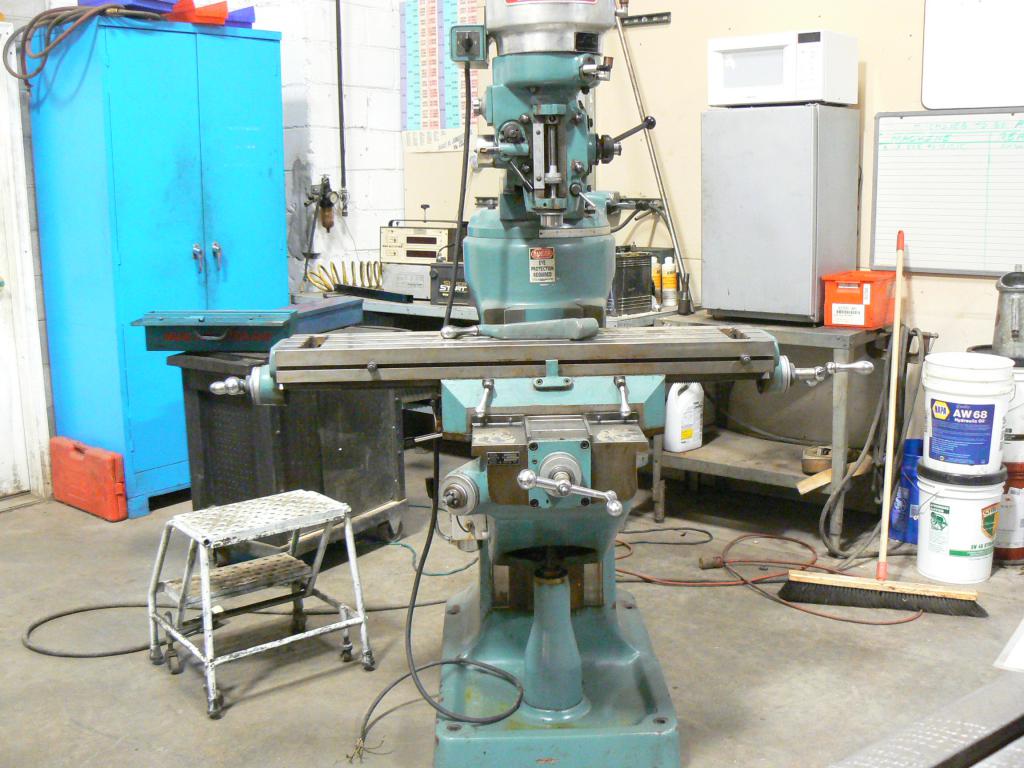

Більшість характеристик вертикально-фрезерного верстата 6Р12 перейшло до його аналогам і наступним моделям. Серед найпопулярніших модифікацій агрегату:

Версія 6Р13Ф3 (з багатофункціональним комплексом ЧПУ).

Широкоуниверсальная модель 6Р13.

Варіанти 6Т12 і 6Т12-1.

Зарубіжні аналоги (FV401 X5032 ВМ127М, 6Д12).

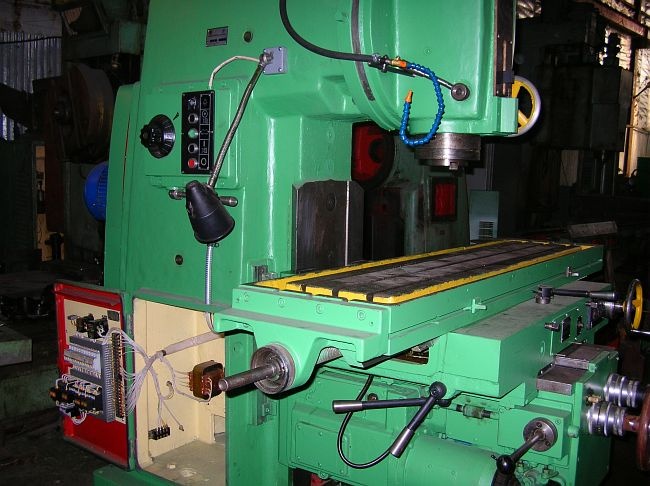

Електросхема

Вертикально-фрезерний верстат 6Р12 обладнаний електродвигуном потужністю 75 кВт і мотором подачі на 22 кВт. Електрична схема пристосування дає можливість оператору вибрати одну з трьох робочих позицій:

Автоматичний режим (стіл переміщується в поздовжньому напрямку).

Управління за допомогою рукояток і кнопок.

Функцію круглого столу.

Щоб спростити перемикання подають швидкостей і обертання шпинделя, агрегат оснастили приладом імпульсного пуску силової установки. При використанні кнопок і важелів схема функціонує за рахунок замикання контактів відповідних клавіш.

Особливості

Шпиндель верстата активується і зупиняється кнопками «Пуск» і «Стоп». Друга клавіша також гальмує двигун подачі. Переведення обладнання в режим прискореного ходу здійснюється за допомогою окремої кнопки. Якщо вибрана одна з робочих передач, оператор не зможе активувати іншу швидкість, схема буде просто блокувати таку спробу. Двигун, що обертає шпиндельний елемент, гальмується з электродинамическому принципом. Електросхема також містить спеціальне реле, що охороняє від пробою випрямлячів, який може виникнути при відключенні двигуна. Автоматичний режим розглянутого устаткування передбачає наступну роботу схеми:

Активний підвід.

Робоча подача.

Швидке відведення.

Якщо використовується опція «круглий стіл», працівник не може активувати інші подачі, оскільки вони знаходяться під блокуванням. Функціонує режим за допомогою двигуна подач, є можливість підключення швидкого ходу.

Підготовка до експлуатації

Перед початком використання вертикально-фрезерного верстата 6Р12 слід уважно вивчити паспорт і характеристики приладу. У посібнику наведено технічні вимоги до монтажу, правила використання, способи обслуговування, заходів безпеки.
Вибирати місце для монтажу устаткування необхідно з урахуванням його габаритів, маси і параметрів. Також слід звернути увагу на наявність вільного простору для оператора і оброблюваних заготовок. Важкі деталі зазвичай поміщають за допомогою спеціальних підйомників. Рекомендації:

Після розпакування необхідно очистити поверхню обладнання від захисного складу, використовуючи спеціальні склади.

Виробляють змащування агрегатів і елементів, зазначених у паспорті.

Перед експлуатацією перевіряють агрегат на відсутність дефектів і правильність налаштування основних вузлів. Варто враховувати, що фактичні параметри можуть відрізнятися від номінальних показників унаслідок тривалої роботи.

Після закріплення фрези монтують захисне огородження. Цей елемент входить в комплект поставки.

Після складання всіх компонентів верстат запускають на холостих обертах, перевіряють всі робочі режими.

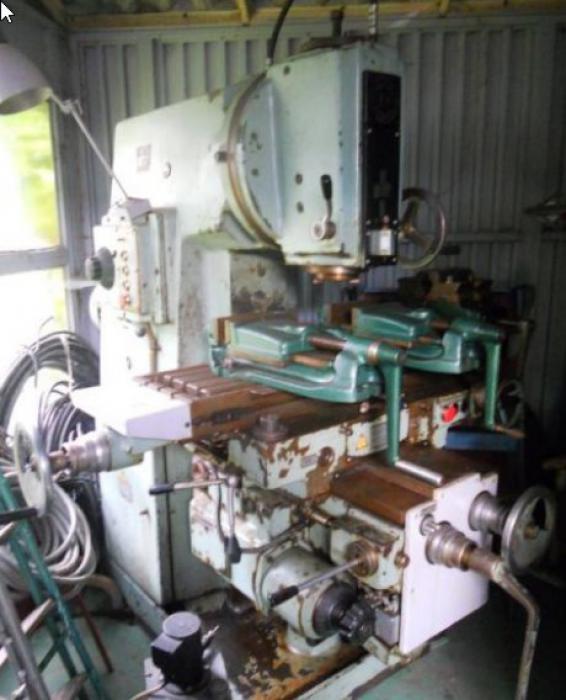

Ремонт і обслуговування

Більшість некритичних неполадок верстата 6Р12 цілком реально усунути самостійно, без виклику спеціаліста:

Силовий агрегат під час роботи сильно гріється і гуде. Така неприємність може виникати через міжфазного короткого замикання або порушення цілісності ланцюга між витками обмотки мотора. Якщо після лагодження котушки несправність не зникла, потрібна заміна двигуна.

Стукає підшипник. Тут все просто – несправну деталь міняють на новий елемент.

Якщо під час старту мотор гуде і не обертається, необхідно перевірити фази на наявність напруги. Виправити ситуацію допоможе заміна плавких вставок.

Інші несправності вимагають участі наладчика або профільного спеціаліста.
