Земляний бур своїми руками — особливості, види та відгуки

Додано: 25.09.18
Автор: admin
Рубрика: Дім
Досить часто при облаштуванні території за містом або при будівництві будинку виникає необхідність у бурінні отворів в ґрунті. Вони можуть знадобитися при установці огорожі, коли потрібно монтувати стовпи. Такі отвори потрібні і при зведенні альтанки, господарських споруд, а також арок.

Чому варто зайнятися самостійним виготовленням

Шурфи можуть знадобитися і при влаштуванні пальового фундаменту. Ці ями зазвичай робляться ручним або моторизованим буром. Таке обладнання є в магазині, але багато хто сьогодні воліють саморобки. Такі пристрої виходять більш надійними і продуктивними, ніж заводські. Крім того, земляний бур своїми руками можна зробити з підручних матеріалів, тобто не потрібно витрачатися на його покупку.


Основні види та особливості бурів

Земляний бур своїми руками — особливості, види та відгуки
На сьогоднішній момент відомо три конструкції буров. Вони можуть бути:
  • Садовими.
  • Шнековими.
  • Для паль ТІСЕ.
  • Перша різновид має дві напівкруглі лопаті, які закріпляються одна до іншої під кутом. Ручний бур такого типу зазвичай використовується для різання лунок перед посадкою рослин. За допомогою такого інструменту можна отримати шурфи, коли є необхідність встановити опори для альтанок або огорож.

    Особливості конструкції шнекової

    Якщо ви хочете зробити земляний бур своїми руками, можна виготовити шнековий конструкцію. Вона відрізняється більш довгою ріжучою частиною, а інструмент можна використовувати для тих же цілей. З його допомогою ви з легкістю зробите яму під опори. Завдяки особливостям конструкції виймати такий бур доведеться рідше, тому роботи вам вдасться здійснити швидше.


    Також існує бур для паль ТІСЕ. Конструкція нагадує звичайний садовий бур, але має відкидається лопатку для розширень. Вона розташовується в нижній частині.

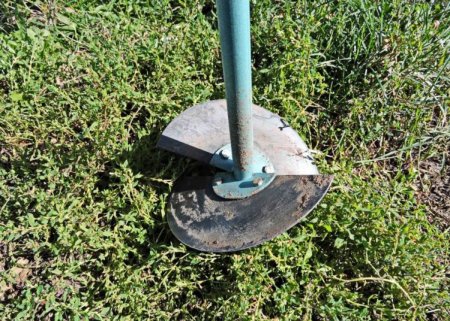

    Особливості садової конструкції

    Земляний бур своїми руками — особливості, види та відгуки
    Земляний бур своїми руками буде просто виконати, якщо взяти за основу садову конструкцію. В залежності від типу грунту, на якому буде здійснюватися буріння, конструкцію можна трохи видозмінити за своїм бажанням. В цьому і полягає принадність саморобок, адже їх можна пристосовувати під конкретні цілі. Справа тут не тільки в розмірах, але і в лопатях. Вони можуть бути знімними, встановленими на болтах. Звичайні бури обходяться недорого, але вони здатні працювати тільки при ідеальних умовах. З їх допомогою можна працювати на легких ґрунтах, а на глинах вони малоефективні. На вашій території може виявитися складна грунт, тому потрібно передбачити посилену конструкцію.

    Відгуки про конструктивні особливості садового бура

    Якщо ви хочете виготовити земляний бур своїми руками, то варто ознайомитися з думкою домашніх майстрів про конструктивні особливості подібних пристосувань. В основу ви можете взяти садову модель, яка ефективна і проста. Вона складається з різальної частини, стрижня, наконечника у вигляді свердла і ручки. Згідно думку споживачів, ріжуча частина повинна мати два сталевих півкола. Діаметр лопаті можна підібрати з урахуванням бажаного діаметру ям. При бажанні лопаті ви можете зробити знімними. Домашні майстри стверджують, що краще використовувати для цього болтове з'єднання. Саморобний земляний бур своїми руками можна виконати, забезпечивши його стрижнем. В якості зазвичай виступає профільована або кругла труба. Можна використовувати і брухт, але працювати з таким інструментом буде складно із-за значної маси. Довжина стержня повинна бути дорівнює глибині шурфу. До неї слід додати близько 60 см. Якщо це значення менше, останні сантиметри ви будете бурити, схилившись над землею, що дуже незручно.
    Земляний бур своїми руками — особливості, види та відгуки

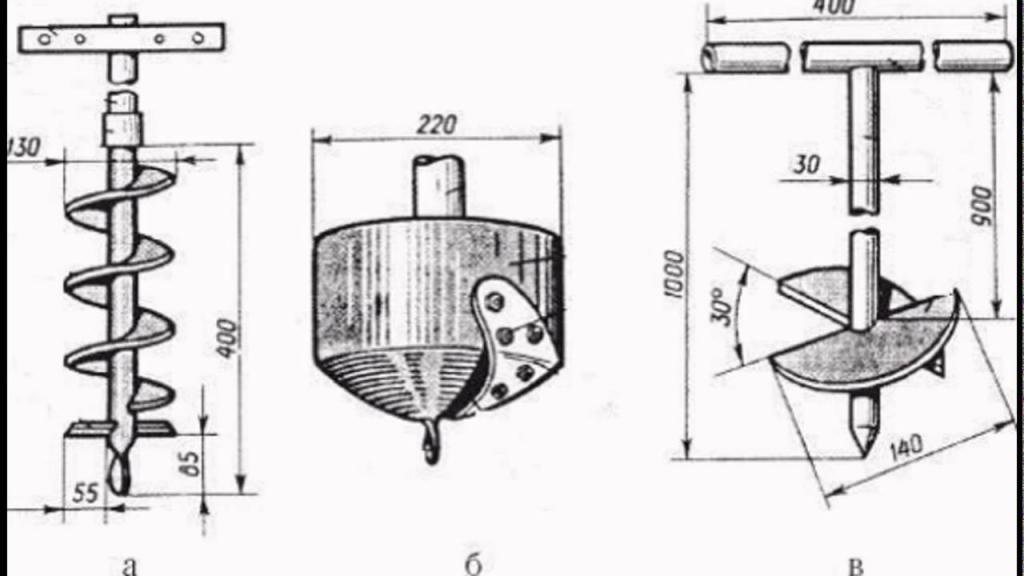

    Якщо при подібному розрахунку загальна висота буде більше 150 м, слід зробити стійку збірної. Споживачі підкреслюють, що в цьому випадку стрижень потрібно наростити відрізками труби такого ж діаметру. Потрібно лише придумати систему зчленування. Перш ніж приступати до виготовлення земляного ручного бура своїми руками, креслення необхідно скласти. Ознайомившись з ними, ви зможете зрозуміти, що конструкція передбачає наявність ручки. Її зазвичай приварюють до стрижня, щоб вийшла конструкція, що нагадує букву "Т". Довжина ручки може скласти близько 40 див. Оптимальне значення становить 50 див. Наконечник повинен мати вигляд свердла. Ця частина буде розташовуватися під лопатями. Домашні майстри підкреслюють, що він буде першим розпушувати грунт, відповідаючи за центрування інструменту. Завдяки наконечника ви зможете утримувати пристрій вертикально. Пропонована конструкція є базовою, ви можете при бажанні змінити її.
    Земляний бур своїми руками — особливості, види та відгуки

    Підготовка матеріалів

    Якщо хочете виготовити своїми руками земляний бур, креслення необхідно підготувати в обов'язковому порядку. Однак не тільки це необхідно зробити. Одним з перших етапів є ще і підготовка матеріалу. Стрижень краще зробити з труби, діаметр якої повинен становити 3/4 дюйма. Якщо мова йде про профільованої труби, то її розміри можуть бути рівні 20 х 20 мм.
    Ножі, які будуть грати роль лопаті, можна виготовити з 4-міліметрової листової сталі. Відмінно підійде і пильний диск для кутошліфувальною машини. Головне - правильно підібрати діаметр. Простіше, якщо ви зробите лопаті з диска. Ріжучі кромки в цьому випадку вже готові. Бічні грані потрібно буде додатково ув'язнити, щоб грунт різалися легше. Виготовляючи ручної земляний бур своїми руками, ви повинні зробити пику, яка буде виконувати функцію свердла. Її зазвичай виготовляють з різних матеріалів. Ви повинні зробити загострений стрижень. Для цього знадобиться відрізок прутка значного діаметра. Ще одним варіантом є використання смуги сталі, з якої можна зробити деталь, схожу на свердло. Ви можете застосувати комбінацію двох варіантів. Зручніше, якщо ручка буде мати вигляд круглої труби. Її діаметр вибирайте такий, щоб вам зручно було тримати ручку.

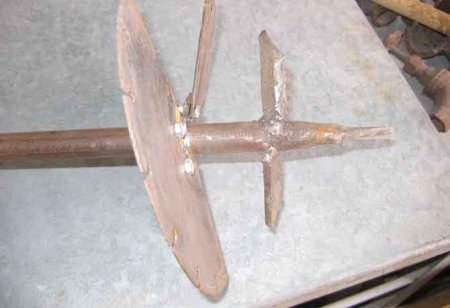

    Робота над ножами

    Виконуючи бур для земляних робіт своїми руками, ви повинні будете попрацювати ще і над ножами, а також спосіб їх фіксації. Важливо вирішити на цьому етапі, будуть лопаті стаціонарними або знімними. В останньому випадку на одному з кінців стрижня необхідно зміцнити полички із сталі. Вони повинні розташовуватися під нахилом, щоб площини ножів були розлучені під кутом 30°. Коли полички будуть приварені, в них слід зробити кілька отворів під кріплення. Такі ж отвори робляться і в лопатях. Їх встановлюють на болти значного розміру.

    Саморобний земляний бур повинен мати отвори в дисках. Це дозволить забезпечити щільне прилягання до стрижня. Операцію потрібно здійснювати, коли лопаті будуть приварені.
    Земляний бур своїми руками — особливості, види та відгуки

    Робота над лопатями

    Якщо в основі лопаті буде листова сталь, потрібно вирізати шаблон з паперу, а вже з нього виготовляти коло зі сталі. У центральній частині слід просвердлити отвір, куди буде вставлятися і приварюватися стрижень. В залежності від того, який стрижень був обраний, отвір повинен мати вигляд квадрата або кола. Його розміри трохи більше габаритів стрижня. Виготовляючи ручний бур для земляних робіт своїми руками, ви повинні вирішити, які будуть лопаті. Вони можуть складатися з двох половинок кола. Іноді їх роблять у вигляді розімкнутого кола, краї при цьому зміщуються. Розвести їх необхідно на 25°. Ефективність буріння при цьому вийде максимальної. Якщо ви хочете працювати на щільному грунті, лопаті під навантаженням можуть бути зведені. Щоб це виключити, потрібно додати смуги сталі у вигляді упорів, які виготовляються з куточка.

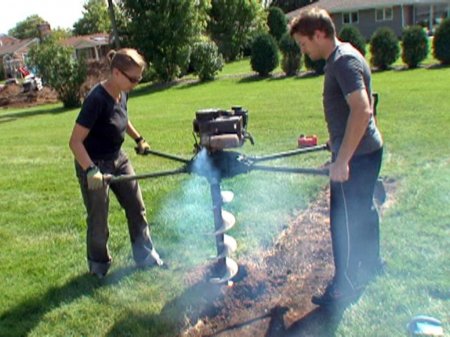

    Використання перфоратора для виготовлення бура

    Саморобні бури мають деякі мінуси, незважаючи на те, що їх виготовляють за власним кресленням, враховуючи власний ріст і вид грунту. Серед основних недоліків слід виділити те, що за допомогою подібних пристосувань вдається викопувати не дуже глибокі ями, а працювати з ними на твердих грунтах буває досить складно. Все це, як правило, відноситься до ручних пристосувань.
    Якщо з'єднати робочу частину з перфоратором, вдасться підвищити продуктивність праці. В основі такого бура буде лежати земляний шнек, перфоратор і перехідник. Останній можна замінити редуктором. Важливим чинником є кількість оборотів перфоратора і потужність. Оптимальне значення останнього параметра для ручної моделі становить 2 кВт. В залежності від кількості обертів, бур можна з'єднати з патрон перфоратора через редуктор. Якщо потужність складає 2 кВт, то редуктор не знадобиться. Якщо ви хочете виготовити земляний бур з перфоратора своїми руками, то знадобиться інструмент, який видає число оборотів робочої насадки до 300 в хвилину. Ця величина може зменшуватися. Вона залежить від властивостей грунту на ділянці. Для виготовлення бура з перфоратора необхідно підготувати деякі матеріали та інструменти, серед них слід виділити:
  • УШМ.
  • Електричний дриль.
  • Металеву арматуру.
  • Кабель.
  • Розетки.
  • Зварювальний апарат.
  • Матеріал ріжучої частини.
  • Якщо ви задалися питанням, як зробити земляний бур своїми руками, то необхідно приділити особливу увагу насадці. Для її виготовлення від прута або трубки з допомогою болгарки необхідно відрізати шматок довжиною 1 м. До нижнього кінця слід приєднати ножі. Від бура відрізається підстава для установки насадки в перфораторный патрон. Відрізаний фрагмент після цього потрібно приварити до трубки. Земляний бур з дрилі своїми руками можна виконати з тієї ж технології. Якщо від старого електроінструменту не використовувати підстава, прута слід виточити посадочне місце для патрона. Туди може бути вставлений перехідник. Крім ручного моделі, ви зможете зробити стаціонарну бурильну установку. Щоб забезпечити електроживлення, слід придбати або самостійно зробити подовжувач.

    Робота над ріжучою частиною

    Ріжучу частину можна зробити знімною. А в іншому конструкція може мати той же вигляд, що і при виготовленні механічного бура. Для цього зазвичай використовуються готові шнеки, диски від циркулярної пилки або металевий лист. Наконечник бура для такого інструменту зазвичай виготовляється з свердла для металу, щоб інструмент легше долав ґрунтову масу. По суті, перероблення перфоратора або дриля полягає у виготовленні насадки, яка буде відповідати розмірам і функціоналу. Труднощі можуть виникнути лише в тому випадку, якщо ви станете самостійно готувати посадочне місце для патрона або перехідника.

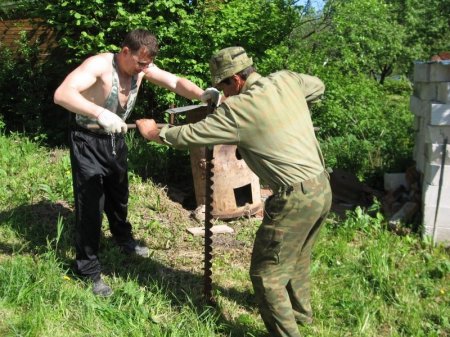

    Спіральний і ложкових бури

    Земляний бур своїми руками — особливості, види та відгуки
    Виготовити спіральний бур набагато складніше, але на пунктах прийому металу ви можете відшукати підходящі для цього предмети. Відмінно використовують рибальський бур або шнек. Головне, щоб діаметр був відповідним. Потрібно відрізати від заготівлі елемент потрібної довжини, а також заточити краю і приєднати до штанги. Спіральний бур відмінно підходить для робіт при бурінні свердловин для води. Ложковий бур використовується для буріння свердловин з одночасним встановленням обсадної труби. Для цього зазвичай використовується відрізок труби на 70 см. По довжині проробляється отвір, а в нижній частині приварюється старе свердло. Особливістю такого бура є те, що його кріплення до штанги зміщена щодо осі на 15 см. Це дозволить отримати при бурінні свердловини більшого діаметру, ніж сам бур.

    Висновок

    Земляний бур своїми руками — особливості, види та відгуки
    Перед тим як приступати до виготовлення бура, ви повинні визначитися з його призначенням. Одні варіанти можна використовувати тільки для викопування ям під саджанці і стовпи. Інші конструкції спеціалізовані на бурінні свердловин під воду. Саморобний бур ні в чому не поступається заводському, а за деякими показниками перевершує його. Крім того, він обходиться дешевше. Тому є сенс зайнятися його виготовленням.
