Навантажувач "Амкодор 342В": технічні характеристики і фото

Багато трудомісткі операції вимагають обов'язкового використання потужної, мобільного, досить простий в експлуатації техніки, яка при цьому ще повинна володіти ремонтопридатністю, уніфікованості і довговічністю. Однією з таких машин, наділених усіма перерахованими вище характеристиками, є навантажувач "Амкодор 342В". Про всі його конструктивні особливості та характеристики ми і поговоримо детально в даній статті.

Призначення

"Амкодор 342В" служить для забезпечення належного рівня механізації під час проведення навантажувальних, розвантажувальних операцій, які пов'язані з переміщенням кускових і сипких матеріалів. Також машина застосовується для транспортних, землерийних робіт без виконання попереднього розпушування підстилаючої поверхні. Крім того, навантажувач використовується при будівництві доріг, під час виконання монтажних або такелажних робіт.

Експлуатація

"Амкодор 342В" використовується як в промисловій галузі, так і будівництві і навіть в сільському господарстві. Допускається використання машини в умовах помірного клімату, де температурний діапазон навколишнього середовища знаходиться в межах від -20 до +40 градусів Цельсія.

Загальні параметри

Фронтальний навантажувач "Амкодор 342В" наділений чудовими робочими показниками, які дозволяють виконувати дуже великий обсяг робіт за досить незначний проміжок часу. Показник вантажопідйомності машини складає 4 тонни. При цьому обсяг ковша досягає майже два з половиною кубічних метра, а його кромка має довжину 2500 мм. Навантажувач здатний піднімати вантаж для подальшого розвантаження на висоту, рівну 3100 мм. Також при вивантаженні ківш здійснює виліт на відстань до 1100 мм. Навантаження перекидання становить 80 кН. Для розвороту машині потрібно радіус, рівний 6000 мм. Зусилля відриву не перевищує 120 кН.

Можливості

Враховуючи значну вантажопідйомність, "Амкодор 342В" здатний переміщати великі вантажі на необхідну відстань. Особливо варто відзначити гостру і досить довгу ріжучу крайку ковша, яка дозволяє навантажувачу обробляти проблемні грунти – кам'янисту і глиняний грунт. Також такі види грунтів машина легко піднімає ще й тому, що зусилля відриву досить велике. Завдяки великій висоті підйому ковша навантажувач може завантажувати високі напівпричепи з бортами.

Габарити

Навантажувач "Амкодор 342В", технічні характеристики якого розглядаються в цій статті, має порівняно невеликі власні розміри, незважаючи на його просто видатні функціональні параметри.

Загальна довжина (враховуються ножі основного ковша) – 7500 мм

Ширина машини – 2500 мм.

Висота від нижнього краю протектора до даху кабіни машиніста – 3450 мм.

Висота від нижньої точки протектора до проблискового маячка – 3500 мм.

На підставі цих даних можна зробити однозначний висновок, що в порівнянні з іншими схожими моделями, що мають подібні робочі характеристики, «Амкодор 342В» досить компактний. Це його незаперечна гідність, оскільки цей навантажувач можна легко розмістити навіть в дуже невеликому за своїми розмірами гаражі або боксі.
Загальний експлуатаційний вага машини становить 11500 кг – досить значний показник, однак така маса є цілком логічною, оскільки навантажувач володіє високою продуктивністю і специфічною конструкцією.

Механізми ходової частини

Як в обслуговуванні будь-якої іншої техніки, перш ніж почати його ремонт («Амкодор 342В» іноді виходить з ладу), слід докладно вивчити його ходові показники. Навантажувач оснащений досить надійною коробкою перемикання швидкостей. При цьому її робота наділена певною специфікою. Наприклад, рух вперед можна здійснити з допомогою чотирьох швидкостей. На першій передачі машина рухається вперед зі швидкістю 66 км/год, на другій передачі – 122 км/год, на третій – 226 км/год, на четвертій – 37 км/ч. Переміщення назад також може відбуватися на першій і другій швидкості:

На першій передачі – 69 км/ч.

На другій передачі – 223 км/ч.

Конструкція машини передбачає наявність диференціала підвищеного тертя. Саме він дозволяє без проблем рухатися по пересіченій місцевості. Як показала практика, навіть сильна бруд не представляє якої-небудь серйозної перешкоди для цього навантажувача. Також секретом відмінній прохідності машини є агресивний і дуже глибокий протектор, що дозволяє колесам з легкістю входити в зачеплення навіть з рідкої брудом.

Трансмісія

В навантажувачі застосовується гідромеханічна трансмісія. Саме вона виконує регулювання крутного моменту двигуна в автоматичному режимі. Спеціально змонтовані датчики посилають необхідні сигнали у встановлений блок управління, який, в свою чергу, регулює подачу палива для нормальної роботи машини. Безпосередньо управління навантажувачем відбувається з використанням гідропідсилювача. Гідросистема має машини пріоритетний клапан, який і робить процес повороту керма легким, простим, не вимагає докладання великих фізичних зусиль з боку водія.

Рульове управління

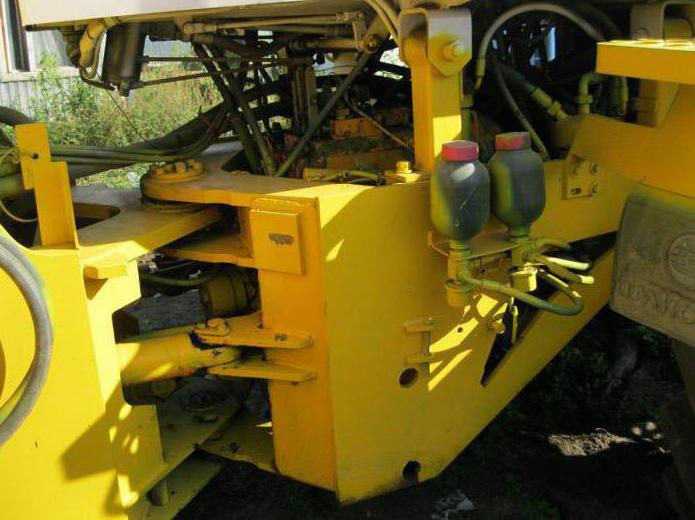

Даний механізм комплектується наступними складовими частинами:

Шарнірною рамою.

Гідравлічним приводом, має зворотний зв'язок.

Аварійним насосом.

Колеса навантажувача – це диски із сталі з гумовими шинами стандартного розміру для тракторів 213–24. Безпосередньо на заводі-виробнику машина укомплектовується дуже надійними покришками, які відмінно зарекомендували себе в процесі використання.

Водійська кабіна

Кабіна досить невелика за своїми розмірами, хоча навіть при таких незначних габаритах перебувати в ній цілком зручно і комфортно. Багато в чому це пов'язано з тим, що крісло водія і всі органи управління інженери-розробники розташували у відповідності з вимогами ергономіки. Крісло досить легко регулюється по висоті, що дозволяє користуватися машиною людині з будь-яким ростом. Зовні кабіна оснащена великою кількістю різних освітлювальних приладів, які дають можливість експлуатувати навантажувач в будь-який час доби і навіть в умовах сильної затуманення. Дуже зручно й те, що дзеркало заднього виду дозволяє розглянути все, що відбувається за спиною, так як має досить великий кут огляду.

Система гальмування

Окремої уваги заслуговують гальма. «Амкодор 342В» обладнаний дискової гальмівною системою, яка розташовується в маточинах ходових коліс. Безпосередньо всередині цих маточин розташована масляна ванна, а це, в свою чергу, дозволяє збільшити ресурс використання гальмівних елементів. Масло досить швидко відводить тепло від всіх тертьових елементів системи гальмування і не дозволяє їм перегрітися і передчасно вийти з ладу. Гальма активуються гідроприводом, який є роздільним, оскільки кожен міст машини має своє приводний пристрій. Також навантажувач має спеціальний стоянкове гальмо. Він виконаний у вигляді одного диска і сухим. Його оператор машини приводить в дію, використовуючи механічний привід, що складається з жорсткої пружини, з'єднаної з важелем у кабіні з допомогою сталевого троса. Однак розгальмовування виконує гідравлічний привід. Вручну таке виконати вкрай складно.

Мотор

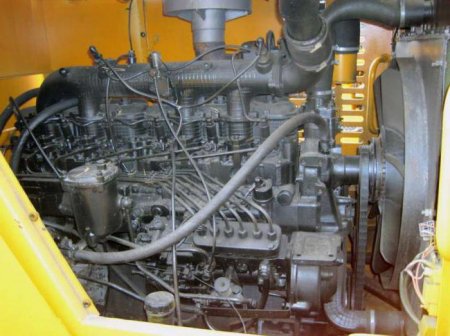

«Амкодор 342В», управління яким, як уже говорилося вище, не викликає особливих труднощів, оснащений дизельним двигуном Д-260.1. Мотор сам по собі шестирядний, вал здійснює повний цикл свого обертання за чотири такту. Охолодження двигуна відбувається з використанням рідкого теплоносія. Також передбачений варіант пасивного охолодження. В наявності газотурбінний наддув. Технічні показники мотора:

Камера згоряння має обсяг 712 літра.

Робочий циліндр виконаний діаметром 110 мм.

Поршень переміщається на 125 мм.

Ступінь стиснення дорівнює 16.

Витрата палива становить 162 г/л. с. в годину.

Максимальний показник потужності при нормальній роботі – 155 к. с.

Колінчастий вал обертається з частотою 2100 об/хв.

Максимальний крутний момент – 622 Нм.

Загальна маса – 700 кг.

Витрата масла – 11 % по відношенню до споживання палива.

Сам по собі двигун навантажувача зроблений з високоміцних матеріалів. Саме цим пояснюється той факт, що мотор без проблем витримує великий тиск, яке присутнє в основний магістралі мастильної системи:

Номінальна частота обертання – від 028 до 045 Мпа.

Мінімальна частота обертання – 01 Мпа.

В цілому двигун «Амкодор 342В» володіє досить великим ресурсом роботи, оскільки він розрахований на експлуатацію в дуже важких, практично екстремальних умовах.

Ємності для палива і робочих рідин

Основний ківш навантажувача працює в чіткій відповідності з заданими виробником гідравлічними циклами:

Ківш піднімається за 56 с.

Перекидання ковша (розвантаження) – 12 с.

Час опускання ковша – 33 с.

Високу продуктивність машини забезпечують саме ці характеристики. «Амкодор 342В» вважається комерційною (професійної) технікою. Бак для палива має об'єм, рівний 215 л, що дозволяє часто здійснювати дозаправку машини. Для гідросистеми потрібна наявність 110 літрів робочої рідини.

Варіанти змінного навісного обладнання

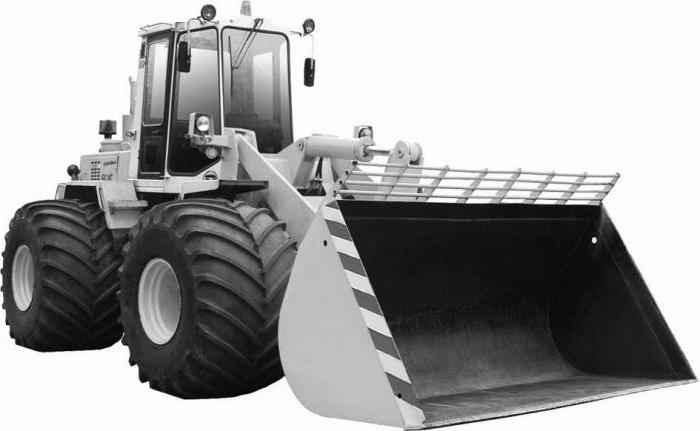

У разі оформлення особливого, індивідуального замовлення навантажувач можна без проблем оснастити такими універсальними вантажозахоплювальними пристроями:

Ковшем, який може мати різну стандартну ємність (від 15 до 3 м куб.).

Кранової стрілою для роботи з невеликими вантажами.

Щелепним захопленням.

Стрілою подовженого типу.

Захопленням під назвою «лапа».

Навантажувальними вилами.

Стогометателем.

Відвалами різного виду.

Ціна

Навантажувач «Амкодор 342В», технічні характеристики якого знаходяться на дуже високому рівні, має вартість у своїй базовій комплектації в межах 21-23 мільйона рублів. Заплативши таку суму, споживач отримує багатофункціональну, довговічну, високопродуктивну техніку, яка здатна замінити одразу кілька машин і прослужити тривалий період часу, забезпечуючи належний рівень безпеки експлуатаційному персоналу. Якщо ж така сума покупцеві недоступна, то варто звернути увагу на вже вживаний навантажувач даного типу, який цілком можна придбати за 15 мільйона. Остаточна вартість буде прямо залежати від того, яке саме обладнання на машині буде встановлено перед поставкою покупцеві.
